低压柜
产品详情
产品简介
低压柜具有分断能力高 、 动热稳定性好 、 结构先进合理， 电气方案灵活 、 系列性、通用性强 ，各种方案单元任意组合为一台柜体 。所容纳的回路数较多 、 节省占地面积、防护等级高 、 安全可靠 、 维修方便。适用于三相交流50Hz、60Hz， 额定电压660V，额定电流4000A及以下的三相四线制及三相五线制电力系统 。适用于发电厂 、 变电站、工矿企业 、大楼宾馆 、机场 、码头 、等电力用户和电力系统作为接受和分配电能之用
执行标准
- GB7251. 1-2013《低压成套开关设备》
- 国际标准IEC439-1《低压成套开关设备和控制设备
产品亮点
高安全性
柜内部配线布局合理 、整齐 ，配置独立的零排和地排操作使用安全 、可靠； 母线系统完全封闭于隔离的母线隔室内 ，与其他功能单元完全独立 。额定短时耐受电流高达50kA @1s， 额定峰值耐受电流至105kA， 保证母线系统在短路故障条件下的动 、热稳定性
高可靠性
开关采用施耐德或ABB系列产品 ，性能可靠 、安全 、免维护； 防浪涌 、 防雷击； 系统级的供配电可靠性设计 ，提供定制化的持续性供电和在线式扩容方案，保证重要负载持续运行
高灵活性
采用模数化结构和标准化设计， 配置灵活的母线并 柜和进出线方案， 为用户提供最灵活的配电配置； 单柜中容纳最多开关单元 ，可根据现场情况定制成套柜体布置方案 ，节省占地空间 ，实现最优功率密度。

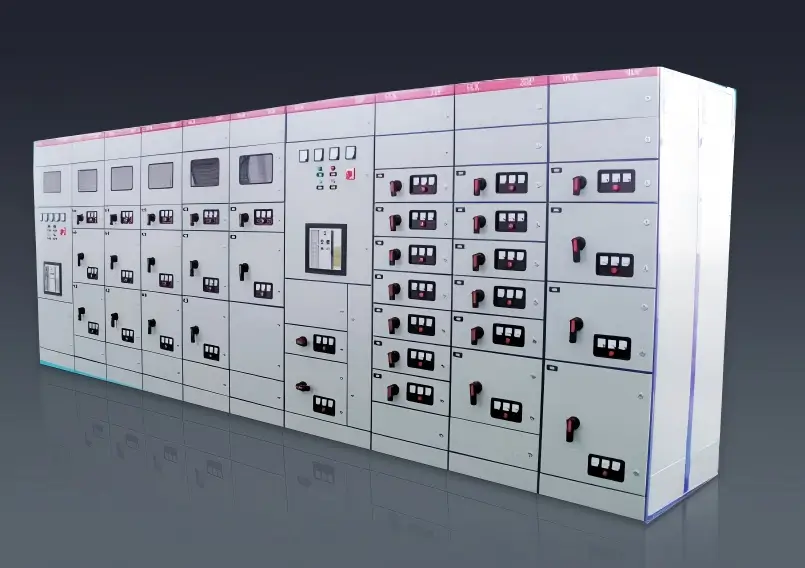

应用场景

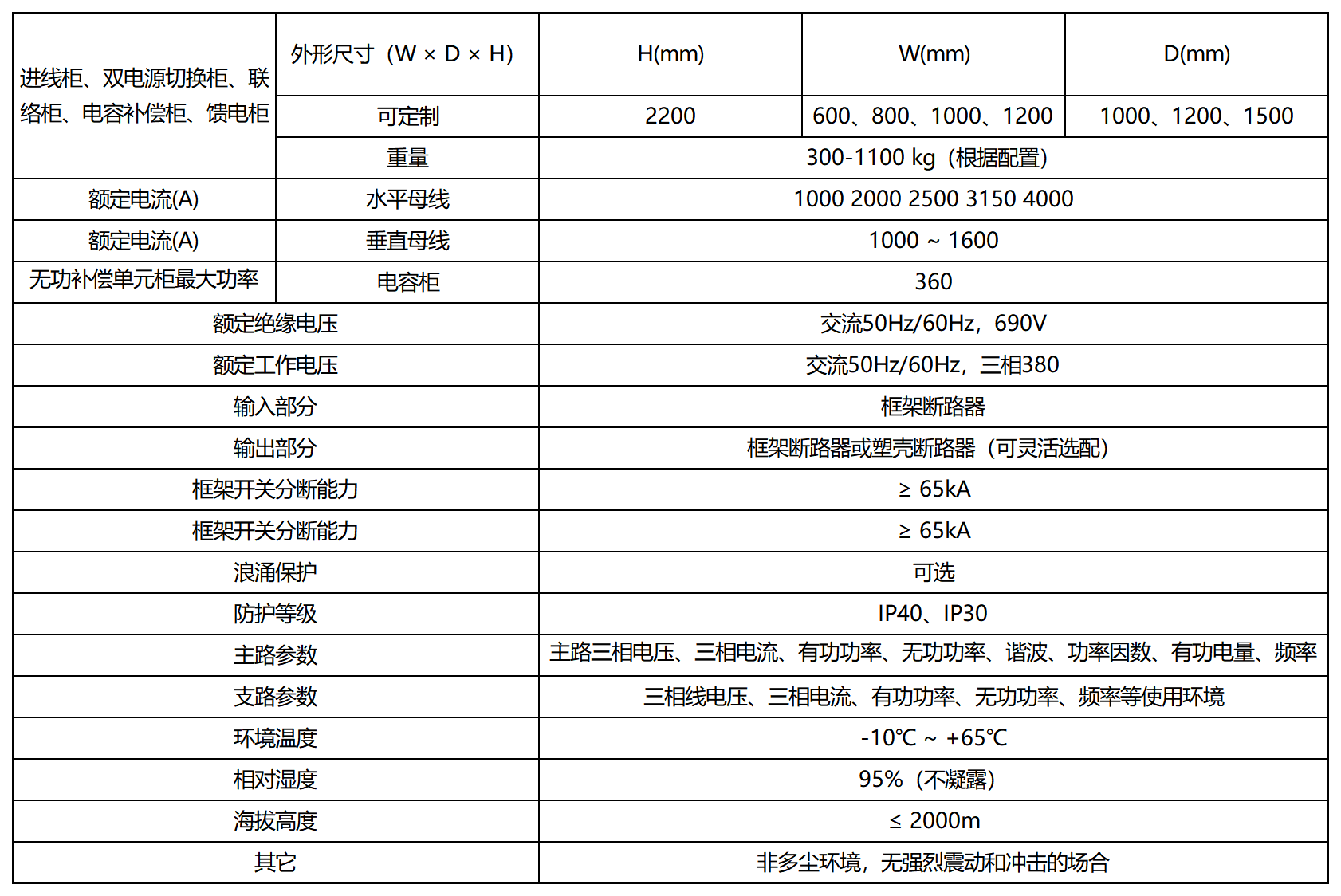

技术参数
结构特点
- 柱、梁、抽屉及单元隔板等关键零部件均采用敷铝锌板。可增强其防腐能力和机械强度；
- 框架采用C型材，全部结构件通过三维角板定位以及螺钉紧固，避免焊接应力形变，提高整体机械强度；
- 型材侧面设有E=25mm的模数安装孔位，框组安装灵活方便；
- 柜体上部为母线室、前部为断路器单元室、后部为电缆进出线室，各隔室之间通过钢板及高强度绝缘材料隔离，有力确保各系统安全独立运行，防止故障蔓延。
智能化
提供最全面的智能监控和数据上传，通过智能化通讯网络，实现全面的配电系统管理。
